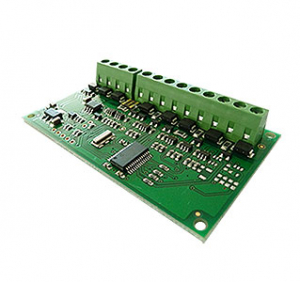

AUXI - SCHEDA ESPANSIONE 5 IN/OUT PROGRAMMABILI, 1 IN E 1 OUT 0-10V, 4 SUPPORTI PER FISSAGGIO

Codice KSI2300000.300
Effettua il login.


Modulo di espansione di ingresso/uscita auxi


auxi è una scheda di espansione con 5 ingressi (uscite) programmabili auxi è una scheda di espansione che consente di aumentare di 5 il numero di ingressi (uscite) ai comunicatori della serie gemino ed alle centrali anti-intrusione lares.


La configurazione di auxi nel sistema è estremamente veloce, non è necessario configurare alcun dip-switch (microinterruttore) o assegnarli alcun indirizzo: auxi è acquisito da gemino o lares ed identificato univocamente con il numero seriale di 6 cifre stampato sull’etichetta posta sulla scheda.


Le sue dimensioni compatte permettono di inserirlo direttamente all’interno delle scatole da incasso DIN 503 oppure in alternativa può essere utilizzato il contenitore plastico slim (codice Ksenia KSI7302000.010) in grado di alloggiare fino a 2 auxi oppure anche quello metallico (codice Ksenia KSI7401000.010) quale espansione per la versione stand-alone di gemino.


Programmazione


auxi si collega a gemino o lares attraverso il bus seriale a 4 fili KSBUS e dispone di 5 terminali che possono essere configurati come ingressi con resistenza di fine linea programmabile o uscite OC (transistorizzate) da 500mA. Uno dei cinque terminali può essere configurato come ingresso analogico 0-10V (solo su centrale lares) mentre uno dei terminali come uscita analogica 0-10V (solo su centrale lares).


auxi dispone di una memoria non volatile per la memorizzazione della programmazione dei terminali che limita a 1000 volte il numero di riprogrammazione dei terminali al fine di garantirne il corretto funzionamento. La programmazione del funzionamento del terminale (ingresso o uscita) è effettuata durante le programmazione di gemino o lares.


Perchè auxi?



  • perché con un unico modulo di espansione possiamo ampliare le zone di centrale e gli ingressi programmabili di gemino fino a 10.

  • perché si configura automaticamente attraverso il numero di seriale: stop alla necessità di posizionare manualmente i dip-switch e di assegnare ad essi gli indirizzi necessari.

  • perché le sue dimensioni sono ridottissime e può essere installato ad incasso all’interno di una scatola DIN503.

  • perché tutti i suoi 5 terminali possono essere programmati come uscita Open collector fino a 500 mA ciascuna.

  • perché tutti i suoi 5 terminali possono essere programmati come ingressi con resistenze di fine linea.

  • perché uno dei suoi 5 terminali è programmabile come ingresso analogico 0-10 V con 5 soglie personalizzabili (solo centrali lares).

  • perché uno dei suoi 5 terminali è programmabile come uscita analogica 0-10 V con 5 soglie personalizzabili (solo centrali lares).

Certificazioni



  • Europa - CE

  • EN50131 Grado 3 - Classe II

  • T014:2013

  • SSF1014 Larmklass 2




Dati tecnici



  • Alimentazione: 13,8Vdc

  • Assorbimento: 20mA (escluso terminale P ed uscite)

  • 1 Ingresso analogico 0 – 10V

  • Fino a 5 ingressi allarme con bilanciamento programmabile

  • 1 Uscita analogica 0 – 10V, 20mA

  • Fino a 5 uscite Open Collector da 500mA ognuna

  • Terminale di alimentazione da 1,5A protetto da fusibile termico autoripristinante

  • Dimensioni Scheda: 45×75x16 mm (hxlxp)

Parti comprese



  • 1 modulo KSI2300000.300

  • 4 distanziatori per fissaggio in contenitore metallico

  • 1 Guida Rapida di installazione in ITA/EN
