Il CHQ-SOM è stato progettato per consentire il collegamento di una singola uscita a relè al circuito ESP. L’unità incorpora un contatto relè senza tensione che può essere configurato come N/O o N/C, il contatto relè è valutato a 30 VCC (max), 1 A (carico resistivo).

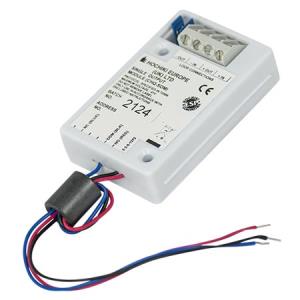

Il CHQ-SOM dispone di tre cavi volanti codificati a colori, l’unità dispone anche di una morsettiera di cablaggio per il collegamento del loop.
Per mantenere l’approvazione LPCB, il dispositivo deve essere montato in un involucro SMB-1 (o un involucro equivalente in policarbonato o un materiale simile che sia resistente agli urti come da EN54-18:2005 Clausola 5.9) insieme alla piastra SMB-ADAPTOR, utilizzando due viti M3 o due dadi e bulloni M3.
NOTA: Lo stato dei contatti del relè sarà indeterminato finché l’unità non sarà alimentata.
Se il PCB viene rimosso dall’involucro esterno protettivo, l’approvazione EN54 viene annullata.
Caratteristiche
• Un uscità Relè
• Design compatto
• Cavi “volanti” per una semplice installazione
• Indirizzabile tramite programmatore TCH-B200
• Certificato EN54-18.
